¿Qué es una electroválvula y cómo funciona? Tipos y usos

¿Qué es una electroválvula?

Una electroválvula es un dispositivo electromecánico que controla el paso de fluidos líquidos o gases a través de una tubería mediante señales eléctricas. Su operación es directa: cuando recibe corriente eléctrica, abre o cierra el paso del fluido; cuando la señal se interrumpe, regresa a su posición de reposo. Las electroválvulas son componentes esenciales en cualquier sistema automatizado que requiera control preciso sobre el flujo.

Un punto que genera confusión frecuente: electroválvula y válvula solenoide son el mismo componente. El término “válvula solenoide” describe el mecanismo interno de actuación; “electroválvula” describe su función dentro del sistema. Ambos nombres hacen referencia al mismo dispositivo y se usan de forma indistinta en la industria.

La principal ventaja de las electroválvulas frente a las válvulas manuales o las válvulas motorizadas es su integración en sistemas automatizados: pueden activarse de forma remota, programada o en respuesta a sensores, sin intervención humana.

¿Cómo funciona una electroválvula?

El funcionamiento de una electroválvula sigue un ciclo electromecánico definido:

1. Una señal eléctrica activa la bobina electromagnética (solenoide).
2. La bobina genera un campo magnético que atrae el émbolo o núcleo móvil.
3. El desplazamiento del émbolo abre o cierra el orificio de paso del fluido.
4. Al interrumpirse la energía eléctrica, un resorte devuelve el émbolo a su posición inicial.

Las electroválvulas también se clasifican por su estado de reposo:

• Normalmente cerrada (NC): el orificio permanece cerrado mientras no haya señal eléctrica. El flujo solo circula cuando la bobina está activa.
• Normalmente abierta (NA): el fluido circula en reposo; la señal eléctrica interrumpe el flujo.

Esta distinción es crítica cuando la seguridad depende del comportamiento de las válvulas ante un corte de energía. En prensas hidráulicas o líneas de gases a presión, definir el estado de reposo correcto es determinante.

Partes de una electroválvula

Conocer los componentes de una electroválvula facilita su selección, diagnóstico y mantenimiento:

• Cuerpo de la válvula: estructura principal que aloja los conductos de entrada y salida del fluido.
• Bobina (bobina solenoide): componente eléctrico que, al recibir pulsos eléctricos, genera el campo magnético que activa el sistema.
• Émbolo o pistón: pieza que se desplaza bajo la acción magnética para abrir o cerrar el orificio principal.
• Resorte de retorno: restituye el émbolo a su posición cuando cesa la energía mecánica o la alimentación eléctrica.
• Orificios de entrada/salida: conductos por donde circula el fluido.
• Sellos y juntas: garantizan la estanqueidad y evitan fugas de fluido hidráulico.

Tipos de electroválvula

Según su modo de accionamiento

Acción directa La bobina electromagnética mueve el émbolo directamente, sin depender de la presión del sistema. Son las indicadas para bajo caudal, presión mínima o fluidos sin presión diferencial. Su funcionamiento es independiente de las condiciones del fluido.

Servo asistida o pilotada Usa la presión del propio fluido como fuerza auxiliar para desplazar el obturador. La bobina actúa sobre una válvula piloto que controla una válvula principal de mayor diámetro. Son las más comunes en sistemas hidráulicos industriales a altas presiones y caudales elevados, como en maquinaria pesada y actuadores hidráulicos.

Mando directo combinado Combina las características de los dos tipos anteriores: opera con o sin presión diferencial en el sistema. Es una solución adecuada cuando los sistemas presentan variaciones en la presión de trabajo o cuando se necesita garantizar el funcionamiento incluso sin presión en la línea.

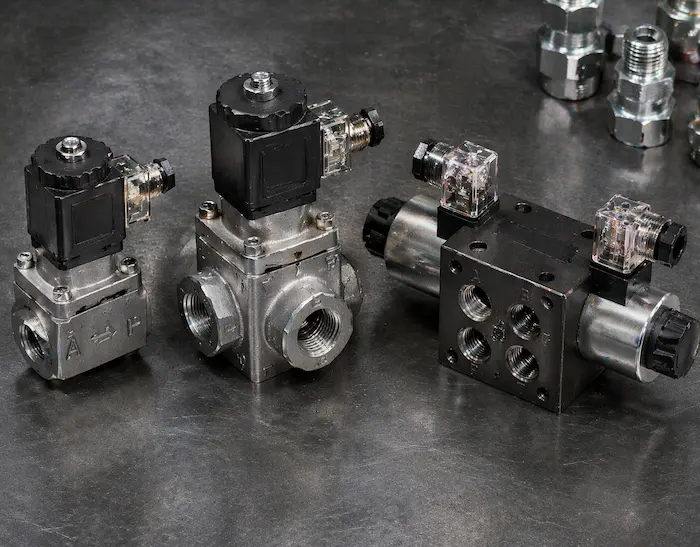

Según el número de vías

• 2 vías: la configuración más común en electroválvulas. Controla el flujo en un único conducto: abre o cierra el paso del fluido.
• 3 vías: permite desviar o mezclar flujos entre dos conductos distintos. Frecuente en sistemas neumáticos y en control de actuadores de simple efecto.
• 4 vías: diseñadas para controlar cilindros de doble efecto en sistemas hidráulicos y neumáticos. Permiten invertir la dirección del flujo y son estándar en circuitos de automatización industrial.

Según el fluido que manejan

El tipo de fluido condiciona los materiales del cuerpo, los sellos y la bobina. Usar una electroválvula incompatible con el fluido de trabajo acelera su deterioro y compromete el sistema:

• Para agua: las electroválvulas para agua están en riego automático, tratamiento de agua y redes de suministro.
• Para aire y aire comprimido: las electroválvulas de aire son las más utilizadas en sistemas neumáticos y líneas de producción industrial. El aire comprimido requiere electroválvulas con sellos compatibles con baja viscosidad.
• Para gases neutros: empleadas en distribución de gases y procesos que demandan hermeticidad total.
• Para fluido hidráulico (aceites): diseñadas para operar bajo alta presión en sistemas hidráulicos. Encontrarás esta variante en prensas hidráulicas, maquinaria pesada y equipos de construcción.
• Para vapor y líquidos a temperatura elevada: requieren materiales reforzados en el cuerpo y sellos de alta resistencia térmica.

¿Dónde se usan las electroválvulas?

Las electroválvulas están presentes en prácticamente todos los sectores industriales. En México, sus aplicaciones más relevantes incluyen:

• Agroindustria: control de flujo en sistemas de riego automático por goteo o aspersión en cultivos del Bajío, Sinaloa y Sonora.
• Manufactura y maquiladoras: las electroválvulas se integran en líneas de producción de parques industriales en Monterrey, Guadalajara y el Bajío, regulando fluidos en procesos de alta repetibilidad.
• Plantas de tratamiento de agua: las electroválvulas controlan el flujo en etapas de filtración, dosificación y distribución mediante comunicaciones electrónicas con los sistemas de supervisión.
• Industria alimentaria y farmacéutica: ofrecen control preciso en procesos que exigen hermeticidad y ausencia de contaminación.
• Sistemas de aire y lavado industrial: las electroválvulas regulan el aire en equipos de limpieza automatizada y máquinas dispensadoras de alto ciclo.
• Maquinaria pesada y construcción: cada electroválvula hidráulica en circuitos de excavadoras, grúas y prensas gestiona presiones de trabajo elevadas. Las electroválvulas hidráulicas son las más exigidas en cuanto a resistencia y ciclos continuos de operación.

¿Cómo elegir la electroválvula adecuada?

Seleccionar las electroválvulas adecuadas requiere evaluar varios criterios técnicos en conjunto. Ignorar alguno puede derivar en fallas prematuras o en funcionamiento deficiente del sistema:

Un error frecuente es elegir las electroválvulas solo por el tipo de conexión o el costo, sin verificar la compatibilidad con el fluido, los rangos de presión y el voltaje disponible. En SHI contamos con el equipo técnico para ayudarte a identificar qué tipo de electroválvulas requiere tu aplicación.

Señales de que una electroválvula está fallando

Detectar una falla a tiempo evita paros de producción y daños en los sistemas. Las señales más frecuentes en electroválvulas industriales son:

• No abre o no cierra completamente: puede indicar desgaste del émbolo, sedimentos en el orificio o falla eléctrica en la bobina.
• Fuga visible en juntas o cuerpo: señal de deterioro en los sellos internos o daño físico en el cuerpo de la válvula.
• Zumbido o ruido anormal en la bobina: las bobinas reciben alimentación eléctrica pero no logran mover el émbolo con normalidad.
• Activación lenta o intermitente: consecuencia de voltaje insuficiente, contaminación del fluido o desgaste mecánico acumulado.
• Sobrecalentamiento del solenoide: señal de que la bobina opera fuera de sus especificaciones eléctricas o de ciclo de trabajo.

El mantenimiento básico —limpieza de orificios, revisión de sellos y verificación de la alimentación eléctrica— extiende la vida útil de las electroválvulas y reduce el riesgo de fallas.

Preguntas frecuentes sobre electroválvulas

¿Cuál es la diferencia entre una electroválvula y una válvula solenoide?

Son el mismo dispositivo. “Válvulas solenoides” hace referencia al mecanismo interno de actuación electromagnética; “electroválvulas” describe la función que cumplen dentro de un sistema de control de fluidos. Ambos términos se usan de forma indistinta. En catálogos técnicos y válvulas solenoides de marcas industriales, encontrarás las mismas especificaciones bajo uno u otro nombre.

¿Una electroválvula funciona sin presión en el sistema?

Depende del tipo. Las electroválvulas de acción directa funcionan sin presión diferencial. Las servoasistidas requieren una presión mínima para operar, ya que usan esa presión como fuerza auxiliar de actuación.

¿Cuánto dura una electroválvula?

Con operación dentro del rango especificado y mantenimiento básico, la vida útil de los modelos industriales supera los 5 millones de ciclos. La calidad del fluido, la temperatura y la correcta selección del modelo influyen directamente en su durabilidad.

¿Se puede reparar una electroválvula o hay que reemplazarla?

En muchos casos basta con reemplazar la bobina o el kit de sellos, lo que restaura el funcionamiento sin cambiar la válvula completa. Si el cuerpo presenta daño estructural o corrosión avanzada, el reemplazo total es lo más conveniente.
